U型方通
U型方通采用高端铝合金一体挤压成型，其突破性开放式U槽设计兼具极致曲面塑造能力（支持0.5m最小弯曲半径）与光槽融合优势直嵌LED灯带实现无眩光照明，光效提升40%；同时通过导流结构抗8级风阻，结合卡扣式安装可拆卸重复利用，以单一道金属线条重构空间功能与美学的共生边界。
全国热线
18169883265在线咨询


规格参数


U型方通
底宽规格（mm）标准边高（mm）可生产材料厚度（mm）长度（mm）间距（mm）
25500.5-0.86米内≥25任意调节
800.5-1.0
1000.6-1.0
3050/60/70/73/800.5 -1.0
100/1200.6-1.0
1507 -1.1
4050 60 800.5-1.1
1000.6-1.1
1200.8-1.1
150  1800.9-1.1
5040 500.5-1.1
600.6- 1.1
700.7- 1.1
800.8- 1.1
90 100 120 150 1800.9- 1.1
10020 25 30 400.6- 1.0
12020 25 30 400.6- 1.0
15020 25 30 400.6- 1.0
16020 25 30 400.6- 1.0
18020 25 30 400.7-1.0

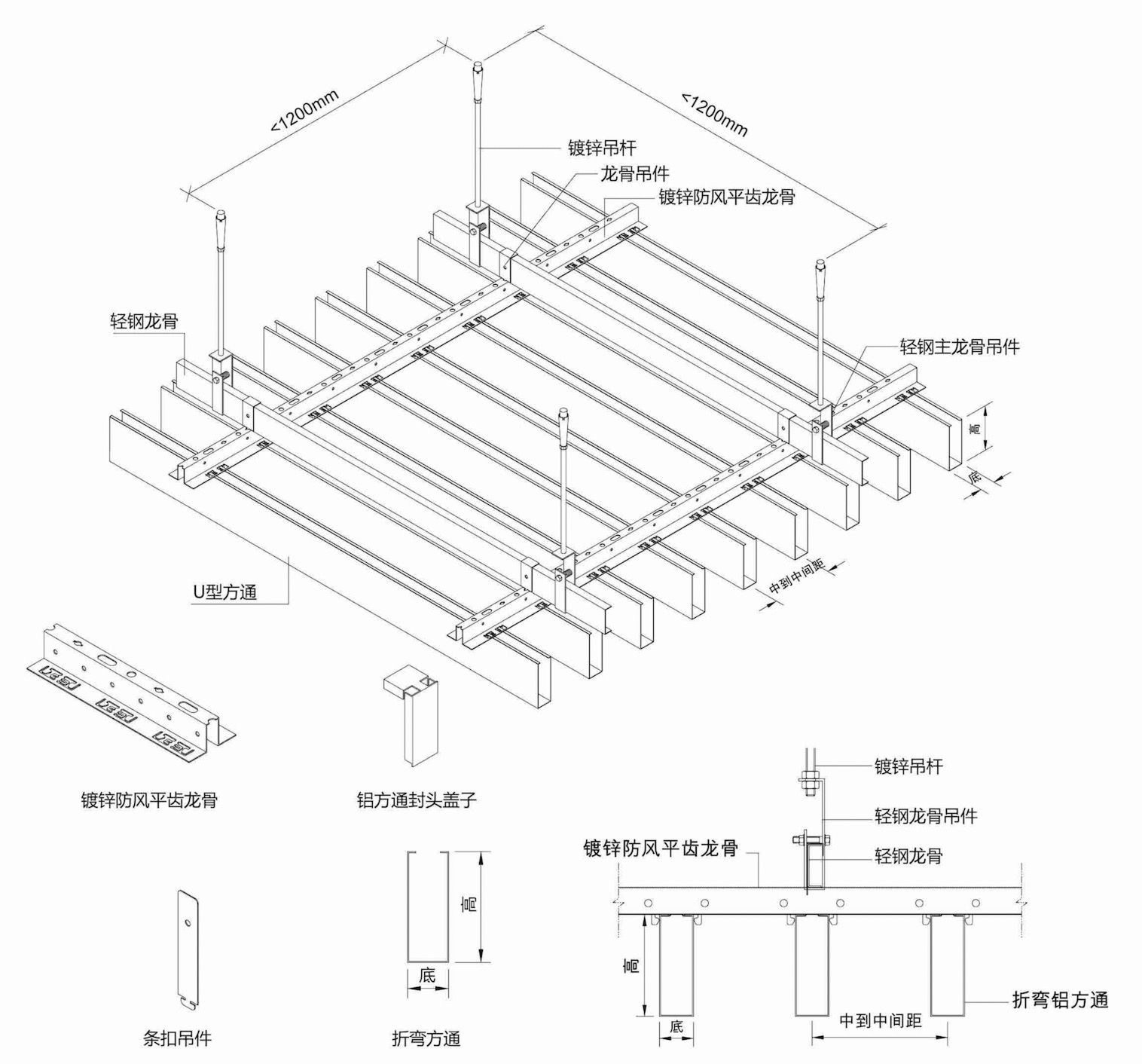

安装说明&安装示意图

1.按设计要求测出安装的标高;

2.确定施工方向，按≤1200mm距离在建筑结构天花上打好吊装孔，用膨胀栓固定吊杆;

3.固定轻钢龙骨吊件、轻钢龙骨,将轻钢龙骨调至水平同时调整好轻钢龙骨的标高，每条龙骨相互平行;

4.用条扣吊件将防风平齿龙骨固定在轻钢龙骨上，调整好水平。防风平齿龙骨必须要彼此平行且垂直于轻钢龙骨;

5.安装方型扣板:将折弯方通扣入防风平齿龙骨卡槽中，然后掰下防风平齿龙骨中的防风卡扣即可;

6.收边处应根据现场情况量取尺寸，将天花板搭在收边角上；

7.安装过程应保持手清洁，不能有汗水、油污等不结现象。





产品效果图
